Analizzatore di Saldatura WM03
DESCRIZIONE E FUNZIONI
Strumento per la misurazione ed il controllo dei parametri elettrici delle saldatrici a resistenza a punti, a proiezione, a rulli, di testa, monofasi, trifasi a 50 Hz o in Media Frequenza.

LETTURA e VISUALIZZAZIONE di

  • Corrente secondaria RMS.
  • Tempo di saldatura.
  • Angolo di conduzione.
  • N° progressivo della saldatura.
CONTROLLO
Controlla la qualità delle saldature effettuate tramite il confronto dei parametri misurati con valori campione precedentemente acquisiti e segnala ogni saldatura difettosa (fuori parametri) con un messaggio a display ed un contatto di allarme.

ANALISI
Poiché la corrente RMS misurata rappresenta il valore medio durante l’intera saldatura, con questa funzione è possibile la lettura a display periodo per periodo dell’ultima sequenza di saldatura.

FUNZIONI AGGIUNTIVE
  • esclusione dei primi e/o ultimi cicli della lettura.
  • misurazione di una sola porzione di una sequenza di saldatura.
  • misurazione di sequenze con impulsi o diversi tempi freddi (senza passaggio di corrente).
  • misurazione di sequenze con 2 o più regolazioni di corrente.
  • misurazione di sequenze lunghe, anche a tempo indefinito.
FUNZIONAMENTO con STAMPANTE
Lo strumento è predisposto per essere collegato ad una apposita stampante da tavolo, fornibile a parte. Può stampare i parametri di tutte le saldature eseguite, oppure di N saldature o delle sole saldature con allarme.

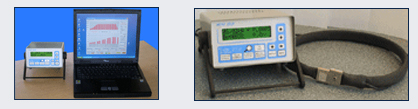

FUNZIONAMENTO con PERSONAL COMPUTER
E’ disponibile un software opzionale su CD ROM per WINDOWS tramite il quale è possibile su un comune PC:
  • Visualizzare in tempo reale i parametri delle saldature effettuate, memorizzarli ed elaborarli per statistiche o certificazioni.
  • Ottenere un profilo grafico dell’ultima sequenza di saldatura, analizzabile semiperiodo per semiperiodo per evidenziare eventuali anomalie di funzionamento.
SPECIFICHE TECNICHE

Dati misurabili:
corrente: da 1 a 100 kA RMS
tempo:da 1/100 a 100 min”
angolo di conduzione: da 3 a 180°
n° saldatura: da 1 a 9999.
Dimensioni:
cassetta metallica mm 90 x 165 x profondità 200 – peso Kg 1,7.
Alimentazione:
V 220 – Hz 50 o 8 batterie Ni Cd ricaricabili per il modello portatile.
Sensore toroidale:
a cintura, apribile, sviluppo mm 600 (800 o 1200 a richiesta).
Display:
a cristalli liquidi, retroilluminato mm 99 x 24 .
Frontale:
membrana in policarbonato a 11 tasti.
Ingressi:
alimentazione, sensore, reset remoto.
Uscite:
contatto allarme, presa RS 232 9 poli per stampante o PC.
OPTIONAL
Software per Windows su CD ROM per PC e relativa Licenza.
Modello portatile, alimentato a batterie con caricatore interno.
Piccola stampante seriale.
